Princip:

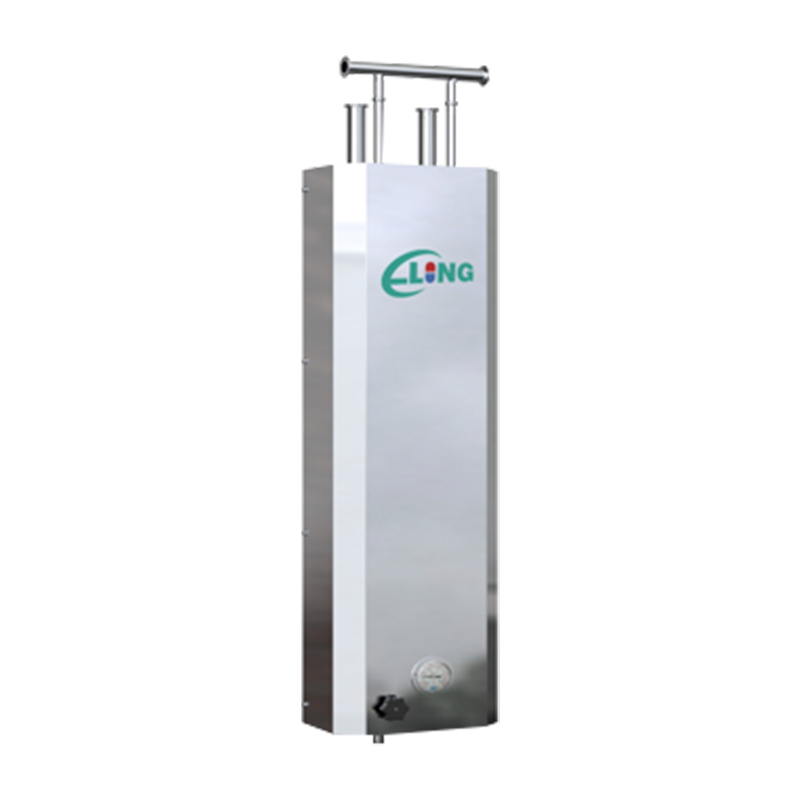

Výměník tepla trubka v trubce je účinné a robustní zařízení pro výměnu tepla široce používané ve farmaceutických procesech k výměně tepla mezi dvěma tekutinami při přísném zachování separace tekutin. Skládá se ze tří trubek uložených koaxiálně uvnitř trubek, které tvoří dva nezávislé průtokové kanály - horká tekutina prochází prostřední trubkou a studená tekutina prochází vnitřní a vnější trubkou.
Typické podmínky aplikace PHC:
Produkty řady PHC jsou vhodné především pro chlazení vodních bodů v systémech s čistou vodou a vstřikovací vodou, se zabudovanými systémy řízení průtoku a teploty. Modulární design pro snadnou instalaci.
V pohotovostním režimu je okruh chladicí vody ve vypnutém stavu a výměník tepla lze považovat za dílčí okruh v systému. Čistá voda/voda ze vstřikování bude protékat výměníkem tepla a vracet se do hlavního okruhu, čímž udržuje výměník tepla a hlavní okruh ve stavu nepřetržité dezinfekce.
V režimu chlazení se automaticky otevře regulační ventil chladicí vody a chladicí voda se účastní chladicí práce. Průtok vody nasávaný vodním bodem lze upravit pomocí ručního kola a přebytečná čistá voda/vstřikovaná voda se vrátí do hlavního okruhu.
Hlavní charakteristiky výměníků tepla trubka v trubce
1. Tříkanálový design: Studené a horké tekutiny proudí odděleně ve dvou kanálech, čímž se minimalizuje riziko křížové kontaminace, což je klíčový požadavek pro farmaceutickou výrobu.
2. Kompaktní a modulární konstrukce: Výměník tepla má kompaktní konstrukci a vestavěné regulační ventily a nevyžaduje elektrické nebo řídicí komponenty.
3. Trvale tekoucí horká voda ji může neustále udržovat v dezinfikovaném stavu,
4. Efektivní přenos tepla: Koaxiální design podporuje konfiguraci před nebo po proudu, s průtokem v rozmezí od 300 l do 2 500 l a rozsahem teplot od 85 ℃ do 25/40 ℃
Aplikace ve farmacii
Čištění výrobních nástrojů
Nízkoteplotní tekutý přípravek
Experimentální zařízení Rozsah ručního čištění ventilů, armatur, měřidel atd
Výhody výměníků tepla trubka v trubce
Sanitární provedení: V souladu s GMP (Good Manufacturing Practice), hladký povrch, snadno se čistí (podporuje čištění CIP/SIP).
Vysoká tepelná účinnost: maximalizuje využití energie a snižuje provozní náklady.
Nízké náklady na údržbu: jednoduchá konstrukce, snížení prostojů.
Přizpůsobitelné: lze navrhnout podle různých průtoků a teplotních rozsahů.
Vestavěný řídicí modul ventilu, spuštění jedním kliknutím, snadné dosažení cíle chlazení.
Všechny kontaktní povrchy produktu prošly pasivační úpravou s hodnotou Ra menší než 0,4 um a lze je elektrolyticky leštit
Konstrukce z nerezové oceli 316L
Poskytněte kompletní kvalitní dokumenty
Vyhovuje standardům ASME BPE
Patentová technologie:
Ovládací spínač na jedno kliknutí, jednoduchý a efektivní
Automaticky vypusťte částečně vychlazenou vodu (75 ℃ -85 ℃) při odběru vody
Po vypnutí automaticky vypustí chlazenou vodu (25 ℃ -40 ℃).
Efektivně zajistit bezpečnost obsluhy a vodních systémů
Technické parametry:
• Rozhraní čistá voda/vstřikovací voda: 3/4 ~1" TC
• Rozhraní chladicí vody: 1,5" , 2" , 3" TC
• Maximální provoz při zpracování: 25 000 l/h
• Návrhový tlak: 10 Bar
• Návrhová teplota: 150°C
• Materiál:
